<Pull up, pull down, open collector>

Digital System의 입력으로 주어지는 신호는 logic low (0)와 logic high (1)로 구분됨

입력 Pin 마다 logic low 에서 활성화될 지, logic high에서 활성화될 지 결정됨

Low active: 0에서 활성화되는 Pin

High active: 1에서 활성화되는 Pin

(Low active) Pull up

Low active인 Pin에 전달되는 신호를 평소에는 1로 유지시켜 주고 switch가 ON이 되었을 때 0가 되도록 하는 회로

Switch OFF -> Digital Chip 에 logic high (1) 전달

Swith ON -> VCC와 GND가 연결됨. 전류가 GND로 흐름 -> Digital Chip에 logic high (0) 전달 -> 해당 Pin 활성화

(High active) pull down

High active인 Digital Pin에 평소에는 0를 전달하고 Switch가 ON일 때는 1 전달, 해당 Digital pin 활성화

Switch OFF ->VCC와 Digital Chip이 단절되어 해당 Pin에 logic low (0) 인가

Switch ON -> Digital Pin에 logic high (1) 인가 -> 해당 Pin 활성화

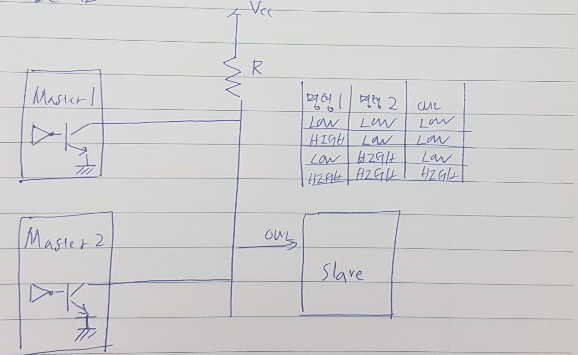

open collector

Transistor를 이용하면 Pull-up (또는 pull-down) 회로를 구성할 수 있음 (switch 역할)

Master Chip (다른 Chip을 제어하는 Chip)이 Slave Chip (Master Chip에 의해 제어를 받는 Chip)을 제어할 때 필요한 Switch를 포함할 수 있는데, 이와 같이 switch가 Master Chip에 통합된 구조를 open collector라 함 -> VCC와 저항 하나 만으로 원하는 회로 구성

Master 1과 Master 2에서 둘 다 High 신호를 주면 Slave에 High 신호 전달 (비 활성화)

Master 1 또는 Master 2에서 Low 신호를 주면 Slave에 Low 신호 전달 (활성화)
